脚手架搭建的架体基础和杆件布置构造说明

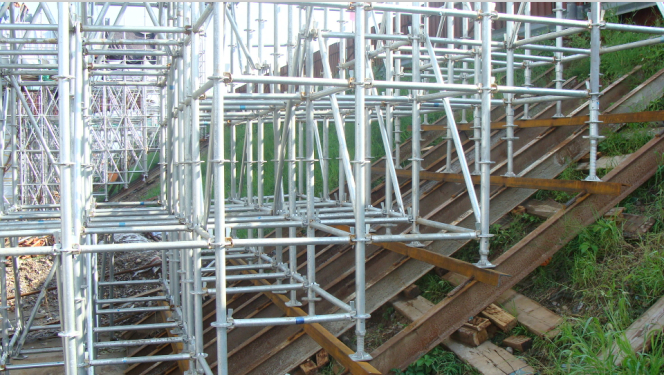

01架体基础

　　落地式外脚手架基础****垫平夯实，在基础上沿外脚手架长度方向应设置垫板，垫板材质可采用木脚手板或槽钢等；脚手架基础应釆取有组织排水，四周设置排水沟。

　　构造说明：

　　1）立杆下部150mm处设置纵横向扫地杆，纵向扫地杆在上，横向扫地杆在下，均与立杆相连。

　　2）脚手架立杆基础不在同一高度时，****将高处的纵向扫地杆向低处延长两跨与立杆固定，高低差不大于1m，靠边坡上方的立杆轴线到边坡的距离不应小于500mm。

　　02杆件布置

　　脚手架施工操作面****满铺脚手板，离墙面不得大于20cm，不得有空隙和探头板、飞跳板；

　　操作面外侧应设一道护身栏杆和一道20cm高的挡脚板；

　　内立杆与建筑物距离大于150mm时****进行封闭；

　　脚手架施工层操作面下方净空距离超过3.0m时，****设置一道水平安，双排架里口与结构外墙间水平网无法防护时可铺设脚手板；

　　架体****用密目安沿外架内侧进行封闭，安之间****连接牢固，封闭严密，并与架体固定。

　　构造说明：

　　1）架体阴阳转角处应设置4根立杆，大横杆应连通封闭。

　　2）内外立杆的连线应垂直于建筑物结构边线，紧贴每一组立杆****设置小横杆。

　　3）立杆除顶层顶部外****采用对接，大横杆在架体转角外可以搭接，剪刀撑****搭接。

　　4）剪刀撑、连墙件****随外脚手架同步搭设、同步拆除，严禁后搭或先拆。
